1:简介

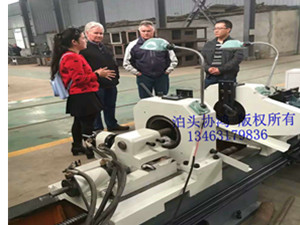

本机床是为加工带式输送机托辊钢管两端止口而设计的自动化专用机床。适用于国内外生产的各种类型(铸铁或冲压轴承座)的托辊。
该机床采用机械快速夹紧装置,夹紧 ;夹紧力调整简单方便。刀具进给有液压驱动,可无极调速;左右两个进给油缸采用液压同步回路,可同时进刀,同时退刀。径向进刀采用手动,可根据加工要求 调整。并设有液压自动让刀机构,当刀具进给到预定位置时自动让刀,避免划伤已加工表面。电器控制方面采用以进口可编程控制器(PLC)为核心的控制系统。
该设备适用范围广, 性强,工作效率高, 别适用于批量托辊的加工生产。
2:技术参数
项目
|
参数
|
型号
|
TC-160*2200
|
机床主轴中心高
|
900mm
|
加工钢管外径
|
Ф76-159mm
|
加工钢管长度
|
200-2200mm
|
加工两端止口深度
|
0-70mm
|
滑座移动速度
|
2m/min
|
主轴转速
|
500r/min
|
进给速度
|
液压无级调速
|
切削深度
|
0-3mm
|
刀架径向进给刻度值每格
|
0.05mm
|
刀架径向让刀重复定位精度
|
0.05mm
|
主传动电机
|
4kw 1450r/min
|
工件卡紧电机
|
1.5kw 1450r/min
|
液压系统工作压力
|
2.5-4Mpa
|
流量
|
0-25L/min
|
设备外形尺寸
|
4500×1120×1200mm
|
重量
|
2500Kg
|
